Piloter le serveur de médias Resolume Arena 4

Aujourd’hui il est difficile de concevoir des shows lumière sans se passer de serveurs de médias. A la bonne époque on utilisé un video projecteur assez puissant et une bande toute faite. Cela à tendance à disparaître pour laisser la place aux serveurs de médias modernes. Un show peut se faire sur plusieurs écrans et avec du mapping. Il en existe beaucoup différents, nous allons commencer par découvrir comment connecter Resolume Arena 4.1 à notre console.

Avant de commencer

Avant de commencer il est préférable de connaitre quelques bases comme :

  • Avoir au moins 512 paramètres de disponibles, il faut donc avoir au moins un 2Port Node de branché, un WING ou une console sous la main. En effet, nous allons devoir faire débiter des ordres Art-Net et il faut impérativement des paramètres de disponibles.
  • Des notions en Art-Net
  • Savoir utiliser le patch et les attributs
  • Quelques notions sur des serveurs de médias et connaitre un peu Resolume avant d’essayer de le piloter depuis une console GrandMA2

Le logiciel Resolume Arena 4.1 est disponible en téléchargement ici : https://resolume.com/download/

Ce n’est pas un logiciel gratuit, mais vous pouvez l’utiliser en démonstration si vous n’avez pas de licence. Un son et un layer sera envoyé sur le flux audio et vidéo régulièrement pour indiquer que nous travaillons avec une version de démo et rendre ainsi le logiciel inexploitable sur un show sans passer par l’achat d’une licence.

Installation et lancement de Resolume Arena

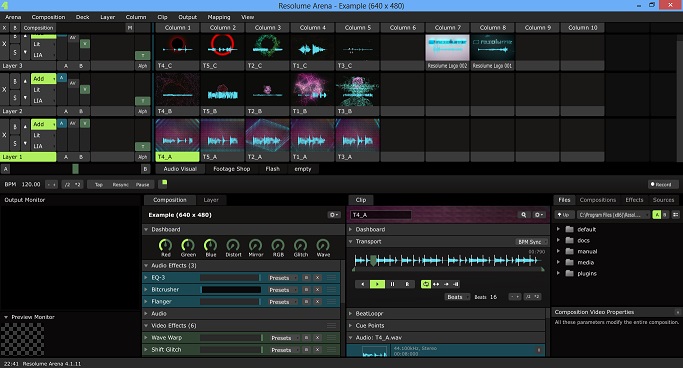

Nous installons donc le logiciel sous Windows juste après le téléchargement, à l’ouverture un show de démo est chargé, voici ce qu’on peut voir :

resolumeResolume 4.1 propose trois layers vidéo, il est possible de lancer une vidéo par layer, juste pour le test nous lançons la vidéo T4_A du layer 3 afin de voir la sortie vidéo de preview (Output Monitor) s’activer :

resolume grandma2

Configuration du réseau

Nous allons travailler en Art-Net à vous de soit passer sur une classe dédié ou alors on peut aussi simplement travailler avec des adresses à la papa-maman : 192.168.0.X

Je vais utiliser deux PC

  • Un PC avec Resolume qui aura l’adresse : 192.168.0.10
  • Un PC avec onPC et un WING qui aura l’adresse : 192.168.0.14

Configuration de Resolume

Avant de lancer le logiciel il est préférable de désactiver toutes les cartes réseau que nous n’allons pas utiliser afin de privilégier le binding par Resolume sur la seule carte qu’il trouvera, je desactive donc mon WI-FI pour donner la priorité à ma carte filaire. Le protocole de communication utilisé sera l’Art-Net, on commence par ouvrir le panneau de configuration de Resolume : Arena > Préférences > DMX

resolume

Au niveau du paramétrage :

  • DMX Input : Activer la check-box
  • Node Name : on peut laisser le nom par defaut, de toute façon GrandMA2 ne prend pas en compte ce nom dans son affichage pour l’instant
  • Subnet : 0
  • Input Port : 0

Configuration de GrandMA2

On s’assure avant d’avoir une session qui Bind sur l’adresse 192.168.0.14 et on commence par configurer la partie Art-Net : Setup > Network Protocol > Artnet

GrandMA2 art-net

On indique ici à GrandMA2 qu’on désire faire mapper l’univers 1 vers la sortie Art-Net, on s’assure d’avoir cliqué sur le bouton : “Artnet Ouput Active” et que Network DMX if Alone passe en vert

Au niveau du patch : Setup > Patch a Fixture Shedule > From Library
On sélectionne la fixture : “Resolume – v4 Layer Auto Map”

resolume grandma2

Qu’on fera matcher sur l’univers 1 adresse 001 :

resolume

Pilotage depuis GrandMA2

Vous voilà donc avec une Fixture d’une 30 aine de paramètres afin d’exploiter Resolume à distance.
On commence par sélectionner la fixture 1 et on ouvre le dimmer :
> Fixture 1 At 100

On tente de lancer un clip : Gobo > Clip > ClipSelect > Bus A

resolume



Qui aura pour rôle de lancer le premier bus de lecture :

resolume

Voilà juste un petit guide pour démarrer rapidement, j’espere qu’on pourra à nouveau approfondir le sujet de Resolume qui semble être un très bon Media Server. Voici la feuille avec l’ensemble des canaux DMX pour Resolume : Resolume Arena 4 DMX Auto Map Sheet

corentin

View more posts from this author
28 thoughts on “Piloter le serveur de médias Resolume Arena 4
    1. corentin

      Oui, tu peux évidement tout faire tourner sur le même PC avec onPC, ça risque de pas être des plus pratique 🙂


      Reply
  1. Clement

    Non j ai un grand ma 2 on Pc sur un Pc et resolume sur un autre pour les faire fonctionner en artnet je n arrive pas a les connecter


    Reply
  2. corentin

    Ça doit aussi fonctionner, vérifie bien que sur le PC qui est avec Resolume qu’une seule carte réseau est active (la filaire). Que les deux PC soient connectés au même réseau, d’éviter d’utiliser une xxxbox de ton FAI pour faire le test. Et au besoin basculer sur une classe d’IP dédié à l’ArtNet


    Reply
  3. corentin

    Et vérifier que tu as au moins un node (ou plus) de connecté sur la même session que ton onPC sinon tu ne pourras pas utiliser la diffusion en Art-Net


    Reply
  4. bachler

    Je confirme, GranMa OnPc (software) n’est pas suffisant pour faire les tests et diffuser de l’Art-Net.

    Il faudra un CommandWing, un wing ou un node pour débloquer des “paramètres” via l’Art-Net


    Reply
  5. Manu

    Un tuto plus poussé est prévu ?
    J’ai mis le layer et le master en fixture à la suite mais c’est pas pratique et rien ne correspond.


    Reply
    1. corentin

      Il faut lire la sheet qui décrit les ordres DMX.
      J’espère pouvoir faire un autre tuto mais je n’ai pas spécialement l’occasion de bosser avec ce soft.


      Reply
  6. Pierre

    Dans un track Time code de la grandma2 j’envoie un go à resolume pour lancer une Video à T0, sur un autre track j’envoie des Go d’une séquence de la grand ma, soucis, si je me repaire sur la Timeline de resolume au début ça va (environ T=30s.) au bout de 5min de Video j’ai un retard de grand-ma de 4 à 6 s.


    Reply
    1. corentin

      Malheureusement je n’ai jamais utilisé GrandMA1, en esperant que qqn l’ayant déjà utilisé passe par ici


      Reply
    2. corentin

      Malheureusement je n’ai jamais utilisé GrandMA1, en esperant que qqn l’ayant déjà utilisé passe par ici


      Reply
  7. Eric dozi

    Bonjour,
    J utilise résolume 4 sur Mac, et grandma 2 onpc, j’ai tout suivi à la lettre votre tuto mais rien ne bouge sur résolume…pourriez vous m’aider? Merci


    Reply
  8. Eric dozi

    Re Bonjour,
    Je suis passé sur Pc vers Pc…mais..rien ne bouge sur resolume qd je bouge mon dimmer d une fixture resolume avec selection de clip sur bus A…help


    Reply
    1. Jérémy

      Bonjour Eric
      J’ai aussi galéré à faire fonctionner Resolume Arena. Au bout de 2h de prise de tête, je me suis aperçu que mon pare-feu bloquait Resolume…. Ensuite, tu dois patcher le master en premier, puis tes layers après. Vérifie que tu sors en Arnet et non en MaNet (avec un 2port node branché…). Bon courage!


      Reply
  9. Cristobal Bachler

    Salut,
    Apres une belle bagarre avec les ip d’une machine à lautre jai enfin reussi à faire fonctionner R Aréna 4.111 en artnet (via la version onPC), ajouter l’exception dans votre pare feu côté Résolume ou désactiver le!

    Le problème est la!

    Bonne continuation!


    Reply
  10. nikkaus

    Salut et merci pour ce tuto!

    Petite question, on a la solution pour piloter resolume avec une GMA2 et envoyer des medias sur un ecran ou un vp par exemple.
    Si je souhaite envoyer tout ça sur un mur de jarag ou des sunstripes, quelle est la demarche?
    Merci d’avance


    Reply
    1. corentin

      Hello,

      Dans ce cas il faut plutôt prendre un soft adapté à du mapping LED (LED Master de Arkaos) ou MADRIX…
      Il y a aussi la matrice sous GrandMA2 mais pas de tuto pour l’instant.


      Reply
  11. Pierre

    Bonjour, je n’arrive pas a utilisée Resolume 4 avec Dot2 onPC version 1.2.2.8 qui permet une sortie d’un universe art-net gratuitement .
    J’ai bien suivie le tuto , désactiver le pare-feu pour arena mais lorsque je lance un bus dans Dot2 , rien ne se passe dans arena … Pouvez-vous m’aider svp c’est assez urgent merci !


    Reply
  12. bouboulive

    bonjour , j’ai télécharger et essayé tous cela!!
    cependant je n’arrive pas a récupérer mon clip vidéo qui ce trouve sur virtualDJ et qui fonctionne très bien, sur Resolume avenue 4, je n’arrive pas a récupérer la vidéo!!
    peux t’on m’aider svp!!merci bcp


    Reply
